Shanghai Yongxing Electronic Switch Co., Ltd. ima bogato iskustvo u proizvodnji, snažnu tehničku snagu, naprednu opremu za proizvodnju i testiranje, SMT radionica kompanije pokriva površinu od 1.200 kvadratnih metara, trenutno ima jednostruku SMT SMD proizvodnu liniju, 1 DIP zavarivanje linija, a kasnije planira povećanje 5 SMT proizvodnih linija, 2 linije za DIP zavarivanje. 2022 kompanija je uvela potpuno automatsku mašinu za štampanje paste za lemljenje, automatsku veliku brzinu. 2022. godine kompanija je sukcesivno predstavila potpuno automatsku mašinu za štampanje paste za lemljenje, potpuno automatsku brzu SMD mašinu, 2D AOI optičku inspekciju, on-line 3D SPI i druge napredna oprema za inspekciju, koja može zadovoljiti potrebe kupaca za raznim proizvodima.
 |
 |
Technical Brief
SMT (Surface Mount Technology) tehnologija je tehnologija elektronskog sklapanja koja se koristi za montiranje elektronskih komponenti direktno na površinu štampane ploče (PCB), a ne putem umetanja.
Osnovni princip SMT tehnologije je da se elektronska montaža postiže upotrebom uređaja za površinsku montažu (SMD), koji su minijaturne elektronske komponente čiji su pinovi pričvršćeni na PCB sa ravnom površinom, a ne tradicionalnim pin ili utičnicama. SMD-ovi su minijaturne elektronske komponente čiji su pinovi pričvršćeni na PCB sa ravnom površinom umjesto tradicionalnih pinova ili utičnica. Ovi SMD-ovi uključuju integrirana kola, otpornike, kondenzatore, tranzistore i niz drugih komponenti poznatih kao "čipovi".
Kroz SMT tehnologiju, elektronske komponente se mogu čvršće integrirati na PCB, ostvarujući montažu velike gustine i poboljšavajući performanse kola, pouzdanost i efikasnost proizvodnje. Postala je jedna od ključnih tehnologija koje se široko koriste u modernoj proizvodnji elektronike.
Snaga
1. Napredna oprema i tehnologija: Kompanija je investirala u naprednu SMT opremu i tehnologiju, uključujući mašine za postavljanje velike brzine, precizne reflow peći i automatsku optičku inspekciju (AOI). Ova oprema i tehnologije su u stanju da realizuju efikasne, precizne i pouzdane elektronske sklopove, poboljšavajući efikasnost proizvodnje i nivo kvaliteta.
2. Bogato iskustvo i profesionalni tim: Kompanija ima bogato iskustvo i profesionalni tim u SMT obradi. Tehničari su upoznati sa SMT procesima i radom opreme i sposobni su za obavljanje složenih zadataka montaže i optimizacije procesa. Imaju dobro tehničko znanje i sposobnost rješavanja problema kako bi osigurali visoku kvalitetu isporuke proizvoda.
3. Fleksibilni proizvodni kapacitet: Kompanija ima fleksibilne proizvodne kapacitete kako bi zadovoljila različite potrebe kupaca. Bilo da je u pitanju proizvodnja malih uzoraka ili proizvodnja velikih razmera, kompanija je u mogućnosti da brzo odgovori i pruži efikasna rešenja. Fleksibilni proizvodni kapaciteti mogu pomoći kupcima da skrate vrijeme do izlaska na tržište i poboljšaju tržišnu konkurentnost.
4. Kontrola kvaliteta i sertifikacija: Kompanija stavlja naglasak na kontrolu kvaliteta i usvaja strog sistem upravljanja kvalitetom. Kvalitet i konzistentnost svakog sklopa osiguravaju se automatskim optičkim pregledom (AOI), rendgenskim pregledom (X-ray) i funkcionalnim ispitivanjem. Takođe je dobio ISO 9001 sertifikat sistema upravljanja kvalitetom, tako da se može verovati u pouzdanost i usklađenost kvaliteta proizvoda.
5. Iskustvo primjene u više industrija: kompanija ima iskustvo u aplikaciji obrade SMT-a u više industrija. Bilo da se radi o potrošačkoj elektronici, automobilskoj elektronici, medicinskoj opremi ili industrijskoj automatizaciji, kompanija je u mogućnosti da prilagodi elektronski sklop prema zahtjevima različitih industrija. Bogato iskustvo u industriji omogućava kompaniji da razumije potrebe kupaca i pruži odgovarajuća rješenja.
Proces opreme

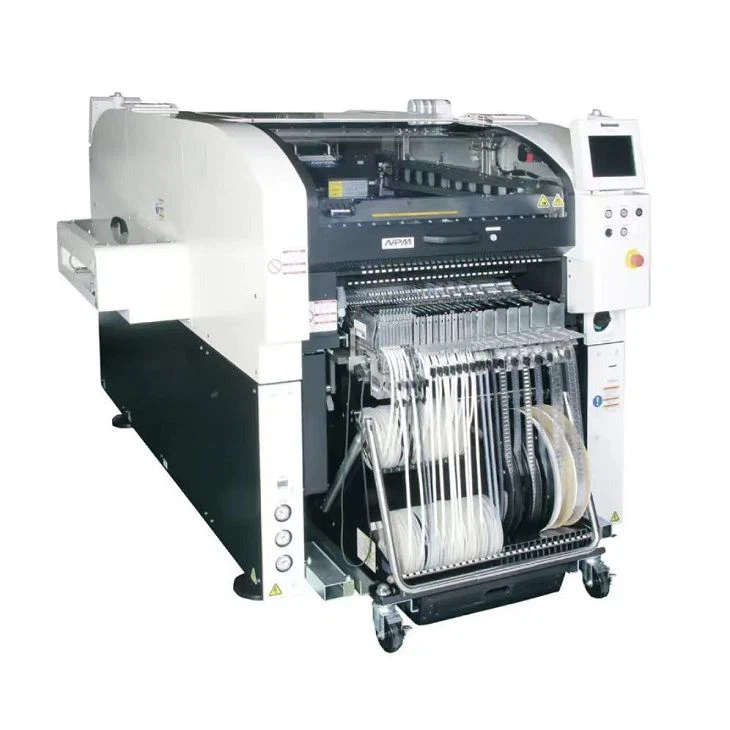

Automatski montirač velike brzine
detalji:
Model opreme: NPM W2
Veličina PCB-a (mm): 750x550/50x50
Teoretska brzina: 0.047sec/čip 77000/H
Stvarna brzina: 70,000/H
Preciznost montaže: Čip: ±40um QFP: ±30um
Raspon komponenti: 01005/0201/0402 Korak olova: 0,4 mm
Upotreba opreme: SMD identifikacija vakuumskog usisavanja nakon preciznog postavljanja na PCB.
x
Automatska mašina za štampanje paste za lemljenje
detalji:
Model opreme: G5+
Veličina PCB-a (mm): 400*340mm Proširivo: 530*340mm (opcija) / 50×50
Brzina štampanja: 10-200mm/sec
Pritisak brisača 0.5-10Kg
Najfiniji korak štampanja 0.4mm
Raspon komponenti: 32×32mm QFP Korak olova:0.4mm
Upotreba opreme: Precizno odštampajte pastu za lemljenje na PCB ploči.
x

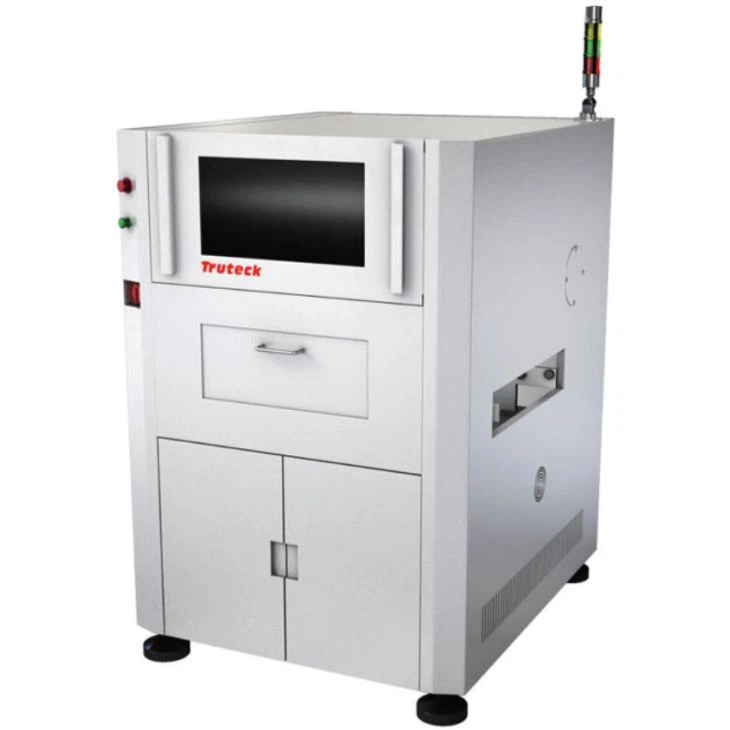

In-line 3D SPI
detalji:
Model uređaja: TU530
Veličina PCB-a (mm): 510*460mm/50*50mm
Konfiguracija kamere: kamera velike brzine od 5 megapiksela
Optička rezolucija: 10um
FOV veličina: 25mm*20mm
Brzina detekcije: 3FOV/SEC
Maksimalna vrijednost kompenzacije savijanja ploče: ±5 mm
Rezolucija visine: 0.37um
Preciznost visine (kalibracijski modul): 1um (koristeći standardni kalibracijski blok)
Ponovljivost volumena: 1% (standardni kalibracijski blok, 35igma)
Upotreba opreme: detektujte volumen, površinu, visinu, pomak XY položaja, oblik, itd. paste za lemljenje nakon štampanja. Neispravne vrste: više lima, manje lima, curenje štampe, vrh za povlačenje, premosna veza, ofset, loš oblik, itd.
x
In-line 2D AOI
Model opreme: TU820
Veličina PCB-a (mm): 510*460mm/50*50mm
Konfiguracija kamere: kamera u boji visoke definicije od 1200 megapiksela
Optička rezolucija: 10um
FOV veličina: 40mm*30mm
Brzina detekcije: 3FOV/SEC
Minimalni dio: 01005 Chip,0.3 Pitch
Ograničenje visine dijela: Gornja strana: 40 mm Donja: 55 mm Strana: 3 mm
Preciznost pozicioniranja platforme: 1um (koristeći standardni blok za kalibraciju)
Upotreba opreme: testiranje povratnog lemljenja nakon montaže PCBA, kvaliteta lemljenja.
Stavke za detekciju: više kalaja, manje kalaja, čak i lim, dijelovi koji nedostaju, pomak, iskrivljeni, spomenik, obrnuti dijelovi, polaritet, pogrešni dijelovi, slomljeni, prazni zavari, više dijelova, ogrebotine i tako dalje.
x

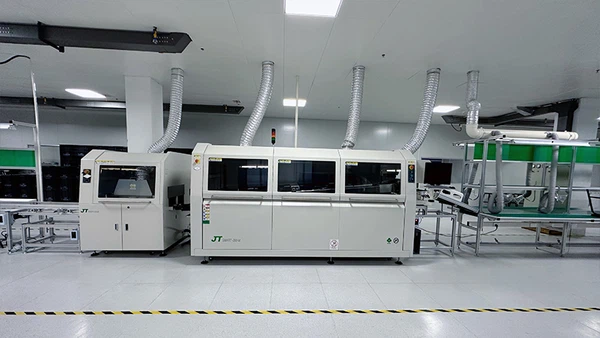

Reflow lemljenje bez olova
Model opreme: JTR-1000II
Maksimalna širina PCB-a (mm): 400 mm
Broj zona grijanja/hlađenja: gornjih 10, donjih 10 zona grijanja, gornje 3/donje 3 zone hlađenja
Raspon kontrole temperature: sobna temperatura -300 stepen
Visina komponente PCB ploče: 30 mm na ploči / 25 mm ispod ploče
Način transporta PCB-a: transport jedne šine + mrežaste trake
Brzina transporta: 300-2000mm/min
Način hlađenja: prisilno hlađenje zraka
Upotreba opreme: Potpuno prilagođen procesu lemljenja bez olova visokih performansi, pogodan za sve SMT komponente kao što su potrebe za lemljenjem BGA\CSP\0201.
x
Lemljenje olovnim talasom
Model opreme: SMART-350II-M (vrhunski automatski + eksterni sprej)
Raspon širine PCB-a (mm): 50 ~ 3500 mm
Broj i način rada zone predgrijavanja: 3 donji topli zrak
Sistem za prskanje: Prskanje izvan uobičajenog punog prskanja
Raspon kontrole temperature: sobna temperatura - 230 stepen C
Visina komponenti na PCB ploči: 30 mm iznad ploče / 25 mm ispod ploče
Transportna kandža: Dupla kandža za teške uslove rada
Brzina transporta: 300-1800mm/min
Način hlađenja: prisilno hlađenje zraka
Upotreba opreme: elektronički proizvodi za zavarivanje utikača, kroz taljenje lem će se umetnuti u pločicu plug-in elektroničke komponente i pločice pločice zavarene zajedno.
x
